斜板沉淀池
|
產品展示 > 斜板沉淀池
|
點擊數：2731 添加日期：2013-06-08
|
|
|
|

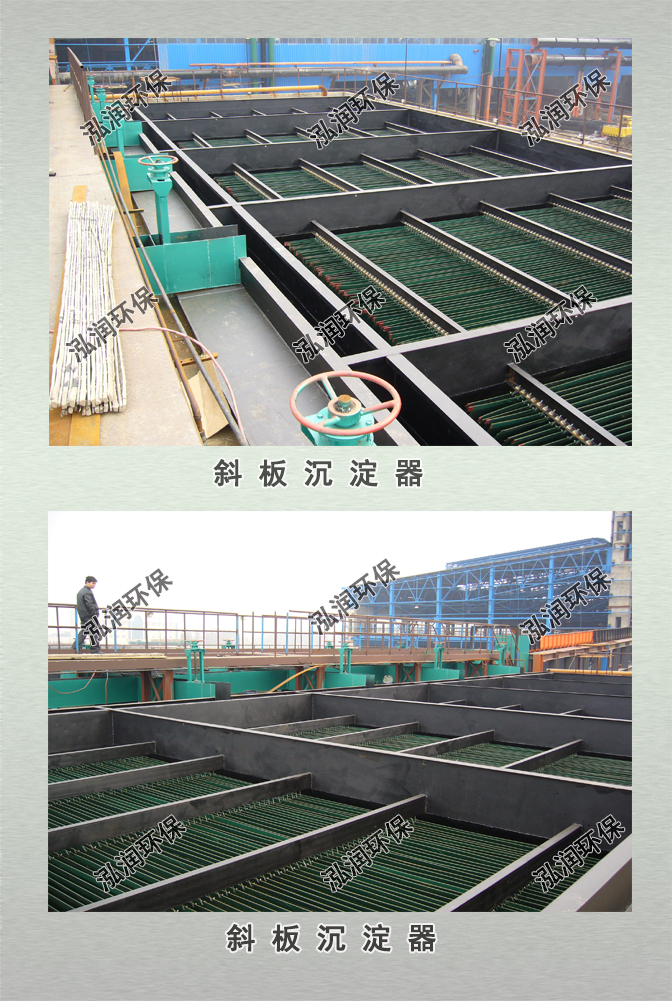

一、循環水系統 轉爐除塵污水循環系統是由斜板沉淀池、架空回水明溝的粗 顆粒分離槽與分離機、濃縮池及污泥脫水系統等4大部分組成。 （二） 斜板沉淀池 該裝置采用分散顆粒的淺層沉淀原理，吸取多層、多格、斜板沉淀優質技術，研制而成的一種新型廢水沉淀處理設備。適用于冶金、機械、化工、電力、建材和城市污水處理。 組合式斜板沉淀器有逆流和橫流兩種類型。對于煉鋼廠轉爐煙氣凈化廢水，因廢水中懸浮物很高，溫度變化大。 (二)架空回水明溝 為了使3座轉爐的煙氣洗滌污水進入粗顆粒分離槽，設計一條寬為770mm的公用架空污水明溝，將各座轉爐的一級文氏經90°彎頭脫水器出來的污水，通過各自水封槽分別排入明溝。明溝起點標高為21.43m，進入粗顆粒分離槽標標高為11.10m，明溝長度為305m，平均坡度為2％，溝內流速達3m/s?？紤]到煙氣在凈化過程中會有一部分CO被溶解在水里，污水進入明溝后會在明溝中釋放出來，對車間環境造成污染，同時考慮到安全和垃圾進入明溝等因素，故對廠房內部分設置鋼蓋板和檢查孔，并伴隨明溝設有人行走道，走道寬為800mm，以供定期檢修和清理明溝。為使拐彎轉角水流通暢，明溝曲率半徑R大于1.55倍明溝寬度；為了不使大的雜物落入明溝進入粗顆粒分離槽，在明溝進入分離槽前設有格柵，截留雜物。格柵用扁鋼焊成，與水平夾角60°敷設。該明溝自投產使用以來，情況良好，未曾發現堵塞和影響周圍環境，造成人身中毒事故等現象。
|
